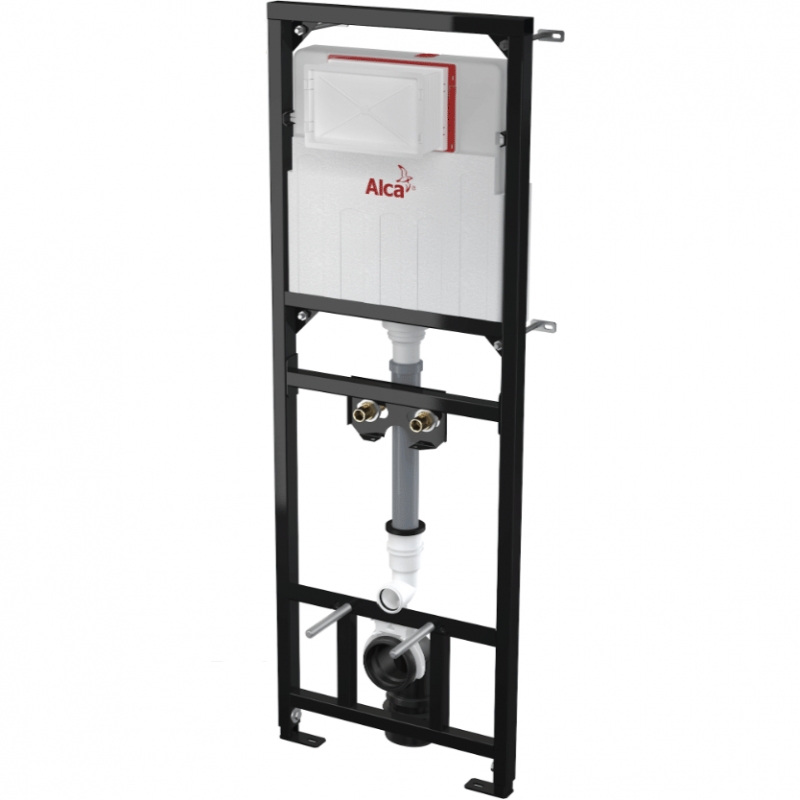

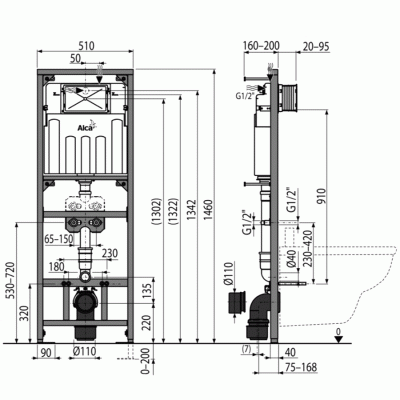

Монтажная рама Alcaplast A108F/1500 для видуара и смесителя Черная

Монтажная рама для видуара и смесителя Alcaplast A108F/1500 изготавливается из высококачественных материалов.

• Для подключения настенного смесителя.
• Встроенный бачок также позволяет ополаскивать чашу.
• Регулируемые по высоте монтажные перекладины.
• Поворотная пластина для крепления настенного смесителя с интервалом 65–150 мм.
• Угловой вентиль с возможностью подключения к системе трубопроводов Mepla.
• Конструкция рамы позволяет производить монтаж к профилю для гипсокартона, предназначенного для этих целей, или к несущей стене.
• Установленная система закрывается гипсокартонным листом и не нуждается в дополнительных крепежных элементах.
• Конструкция полистирольной изоляции предотвращает процесс конденсации на поверхности бачка и ослабляет вибрацию в строительной конструкции.
• Двойной смыв, независимо регулируемый, с гигиеническим резервом.
• Возможность сервиса без использования инструментов.
• Подвод воды сзади/сверху посередине.
• Бачок сделан из одного фрагмента полипропилена, что обеспечивает его 100 процентная герметичность.
• Крышка сервисного отверстия упрощает процесс монтажа и защищает от влаги и грязи.
• Выдвижные ножки с регулировкой в диапазоне 0–200 мм.
• Монтажная глубина рукава регулируется в диапазоне 20–95 мм.
• Монтажная глубина 125 мм, со стоковым коленом 160 мм.
• Материал: металл обработанный порошковой краской.

Технические характеристики:

• Подвод воды к задней стенке бачка или сверху бачка осуществляется с помощью монтажных отверстий: G1/2.
• Рабочий диапазон давления воды: 0,05 – 0,8 MPa.
• Рекомендуемый диапазон давления воды: 0,3 – 0,6 MPa.
• Большой смыв: 6 – 9 l.
• Малый смыв: 2,5 – 3,5 l.
• Стандартные настройки большого смыва: 6 l.
• Стандартные настройки малого смыва: 3 l.
• Гигиенический резерв: 3 l.
• Объем воды в бачке: 9 l.
• Несущая способность: 400 kg.

В комплекте поставки:

• Бачок с впускным и выпускным механизмом.
• Самонесущая рама.
• Резьбовое соединение 1/2 для подвода воды со встроенным угловым вентилем Schell 1/2–3/8.
• Толкатели механизма 2 шт.
• Монтажный комплект: винт 8х60 – 4 шт., дюбель 12 – 4 шт.
• Резьбовое соединение для подключения воды: G1/2–G1/2.
• Монтажный комплект для крепления унитаза: шпилька М12 – 2 шт., шайба – 4 шт., колпачок – 2 шт., гайка – 2 шт., гофрированный рукав – 2 шт.
• Стоковое колено 90/110 с прокладкой.
• Монтажный комплект: винт 8х60 – 4 шт., дюбель 12 – 4 шт.
• Прокладка, патрубок полипропилен, манжета.
• Прокладка, патрубок полипропилен, уплотнение патрубка.
• Рукав сервисного отверстия двусоставный.
